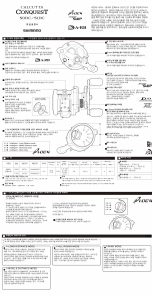

사용 설명서 시마노 Calcutta Conquest 51DC 낚시 릴

사용 설명서

이번에 시마노·켈커타 콘퀘스트 50DC/51DC를 구입해 주셔서

대단히 감사합니다. 켈커타 콘퀘스트 50DC/51DC는 시마노가

일본의 탑 앵글러의 여러분에게 드리는 일본전용 튠의 최신 베이트

캐스팅릴입니다. 어디까지나 가볍고 부드러운 회전을 추구함과

함께 특히 경량 루어를 기분 좋게 사용 가능하도록 스풀의 경량화

·가벼운 라인의 스풀로 꼬여 감겨듦을 적게 하는 등의 기능을

충실하게 하였습니다. 켈커타 콘퀘스트 50DC/51DC의 기능을

충분하게 끌어내 오랫동안 애용하시기 위해서라도 사용전에 이

취급 설명서를 잘 읽어 주시고, 릴과 함께 소중하게 보존해 주시기

부탁드립니다.

각 부의 명칭과 특징 ※우핸들의 일러스트로 설명하고 있습니다.

녹/염분 고착에 강한 볼베어링

실드 타입 S A-RB 내장

모든 볼베어링에 신설계한 실드 타입 S A-RB를 채용.

이전의 A-RB의 측면에 방청소재로 실링 하여, 바닷물 침입이

감소.

A-RB 처리에 의한 베어링 방청성은 물론, 베어링 내부에 침입한

염분의 결정화에 의한 “염분 고착”도 감소시켜, 솔트 워터에서의

사용을 더욱 쾌적하게 하였습니다.

취 급 설 명 서

사이드 플레이트 개폐 나사

슈퍼 스토퍼 Ⅱ

핸들을 어느 위치에서 멈춰도 확실하게 역회전이 정지합니다.

신경쓰이는 덜컥거림도 없고, 훅킹 할 때의 놓침, 파워 손실을 막아줍니다.

신형태 경사 섬레스트

손가락이 닿는 부분을 경사시키는 것에 의해 퍼밍성을 더욱 UP하고

있습니다.

슈퍼 프리 & 매그넘 라이트 스풀

스풀의 부드러운 면서 가벼운 프리 회전은 베이트

캐스팅릴에 있어서 생명과도 같은 것입니다.

슈퍼 프리 스풀

매그넘 라이트 스풀

초초두랄루민으로 가능한 한 헛됨을

없애며 민감한 반응을 보유한

매그넘 라이트 스풀.

가장자리는 극한까지 깎아냈기

때문에, 빼실 때에는 취급에 충분히

주의해 주십시오.

극한까지 관성력을

경감하는 스풀 설계

퀵 파이어 Ⅱ

클러치 프리 조작과 동시에 스풀을 서밍 가능한 시스템입니다.

불필요한 조작이 없어지고, 찬스를 놓치지 않으며 캐스트 가능합니다.

I-DC4(인텔리전트 디지털 컨트롤 4모드 브레이크 시스템)

릴 내부에 조립되어진 I-DC 시스템(전자 회로)에 의해서 캐스팅 할 때의

브레이크 설정을 최적인 수치로 자동적으로 컨트롤. 새로운 4개의

브레이크 패턴에 의해 모든 장소에 대응합니다.

퀵 구조 부착 스타 드랙

핸들 측에서 보면, 시계 방향으로(왼쪽 핸들은 반시계

방향으로)돌리는 것으로 드랙이 잠깁니다. 카본 와셔의

채용으로 내구성과 원활함을 양립하였습니다.

35mm 알루미늄 콜드 퍼징(냉간 단조) 핸들

강도와 아름다움을 위해 콜드 퍼징으로 만들었습니다.

우(또는 좌)핸들 전용 형태

S A-RB 내장 핸들 노브

강도와 아름다움을 위해 콜드 퍼징으로 만들었습니다.

슈퍼 쉽

(초고강도 놋쇠 대구경 드라이브 기어 탑재)

[푹] 밀어낸 다른 하나의 원형 안에는 대구경 드라이브

기어가 들어가 있습니다. 리트리브 할 때의 핸들 부하는

이전 같은 사이즈 모델에 비해

약 20% 경감하였다.

익사이팅 드랙 사운드

라인이 나갈 때만 드랙음이 올리는 기구. 물고기가 드랙을

차고 나가는지 아닌지 판단하기 쉽우며, 물고기와의

파이트에 어드밴티지를 가져다줍니다.

또한, 경쾌하게 울리는 드랙음이

앵글러의 마음을 매료합니다.

파워 알루미늄 프레임

메커니컬 브레이크는 스풀의 회전에 브레이크를 걸리는

것입니다. 오른쪽으로 돌리면 스풀의 프리 회전에 브레이크가

걸리고, 왼쪽으로 돌리면 그 브레이크는 약하게 됩니다.

정밀한 클릭과 마이크로 피치로 미세한 조정을 가능하게

합니다. (이 릴은 디지털 컨트롤 브레이크가 움직이기 때문에

스풀이 흔들리지 않는 정도의 설정으로 OK입니다.)

※메커니컬 브레이크 노브는 풀어서 사용하는 것이 가능하지만, 너무 푼

경우에는 스타 드랙에 닿을 수 있기 때문에 주의해 주십시오.

0.35mm 마이크로 피치 클릭 부착

대구경 메커니컬 브레이크 노브

바디 높이 42mm

퍼밍성, 캐스팅 성능에 요구되어지는 형태를

추구하여 설계되어져 있습니다.

해수 사용 OK

샤워 세정 OK

사용 후는 샤워로 세정이 가능합니다.

수중에는 넣지 않도록 해 주십시오.

사 양

나일론 라인의 표준 직경(m/m)

1.5호-Ø 0.205, 2호-Ø 0.235, 2.5호-Ø 0.260, 3호-Ø0.285

※상표에 따라 굵기 표시는 다른 경우가 있습니다.

표준 귀속품

취급설명서·분해도·전용릴주머니·오일·보증서

I-DC4(인텔리전트-디지털 컨트롤 4모드 브레이크 시스템)에 대해서

주의

1호 이하를 사용하시는 경우는, 라인을 너무 감으면 한쪽으로 쏠리거나 백러쉬 등을 하면

스풀과 프레임의 사이에 라인이 들어가 버리는 경우가 있기 때문에 주의 해 주십시오.

제품 개선을 위해 사양 및 디자인의 일부를 예고없이 변경하는 것이 있기 때문에 미리 양해

부탁드립니다.

베어링 사양

볼 베어링

핸들 노브×4 … 구리스 인

드라이브 기어 축×2 … 구리스 인

레벨 와인드×1 … 구리스 인

스풀×4 … 오일 사양

롤러 베어링

롤러 베어링×1 … 구리스 인

루어를 시작하여 스포츠 피싱에 있어서 시마노가

집념하여온 “캐스팅”.

그 “캐스팅”으로의 집념이 DC(디지털 컨트롤)브레이크

시스템을 제3세대로 진화시켰습니다.

켈커타 콘퀘스트 50DC/51DC에 탑재되어진 I-DC4는,

모든 상황에 적합한 4개 모드를 외부에서 원터치로

설정하는 것으로, 브레이크력은 프로그램에 의해 최적한

수치로 자동 설정되어집니다. 더욱이 I-DC4에서는

초저회전으로 브레이크가 작동하고, 어떠한 장소·캐스트

스타일에도 대응한 절묘한 브레이크를 실현합니다.

시마노 제3세대 DC 브레이크 시스템

[I-DC4].

디지털 컨트롤 브레이크 모드 다이얼

아래의 4패턴 브레이크 모드 선택이 가능합니다.

I-DC4는 숙련자부터 초심자까지 여러 초실적파

앵글러분들에게 있어서 지금까지 망설였던 스폿이나 상황의

전략을 가능하게 하였습니다.

※라인 경과 무게(비중)에 따라서 필요한 브레이크력이

다르게 됩니다.

4패턴의 브레이크 모드

이 릴은 DC브레이크를 움직이기 때문에, 메커니컬 브레이크 노브는 스풀에 덜컥거리지 않는 정도로 설정하여 사용 해 주십시오.

캐스트 후반에 라인이 부풀어 오르는 경우가 있지만, 이때는 메커니컬 브레이크 노브를 조금 잠가서 사용 해 주십시오.

I-LONG DISTANCE MODE

비중이 가벼운 라인을 사용하여, 맞바람의 조건에서 스푼,

메탈 지그, 바이브레이션 등의 공기 저항이 적고 가벼운

루어를 초원투하기 위해서의 롱 디스턴스 모드입니다.

캐스트 직후의 힘을 극한까지 이용하여 최대 회전수를 가능한

한 높이고, 게다가 중반 이후를 거의 프리로 하여 비거리를

늘리는 브레이크 설정입니다.

I-ALL ROUND MODE

캐스트 직후의 힘을 극한까지 이용하면서 후반의 늘림을

중시한 브레이크 설정입니다.

라인이나 루어의 종류, 바람 방향을 따지지 않고, 거의 모든

상황에서 올 마이티하게 사용하시도록 하는 브레이크

설정입니다. 비중의 무거운 후로로 카본 라인을 사용하는

경우, 이 모드를 기준으로 설정하여 주십시오.

I-WIND MODE

완전한 맞바람에 의해서 루어가 후퇴하는 듯한 상황이라도,

백러쉬를 억제하는 비거리를 늘리는 경이로운 브레이크

모드입니다.

캐스트 직후에 확실한 루어의 비행 자세를 정하고, 중반

이후는 루어에 미약한 텐션을 걸어서 비행 자세를 다지면서

거리를 늘려줍니다.

비행중에 회전하고 가속하기 쉬운 중심 고정 미노우나 플랫

사이드 크랭크를 맞바람에 맞서 날리는 경우에 최적입니다.

피칭이나 스키핑 등에서도 저회전부터 확실한 백러쉬를

방지합니다.

I-MIDDLE DISTANCE MODE

중심 이동식 플러그나 펜슬베이트, 바이브레이션 등 공기

저항이 적은 플러그로 쾌적하게 원투 가능한 설정으로 되어져

있습니다.

캐스트 직후의 오버런을 억제하면서 중반 이후를 잘 보정하여

마지막까지 백러쉬 시키지 않고 비거리를 늘려 줍니다.

비중의 가벼운 나일론 라인을 사용하는 경우, 이 모드를

지분으로 설정하여 주십시오.

기종명 품번 상품코드 제품코드 기어비

최대드랙력

(N/kg)

무게

(g)

나일론

권사량

(호-m)

최대권상장

(cm/핸들 1회전)

스풀 치수

(경mm/폭mm)

베어링 수

(S A-RB/롤러)

메야 타입

노브 핸들

켈커타

콘퀘스트

등급
