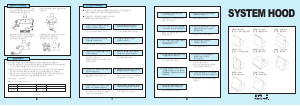

사용 설명서 하츠 ELK-160 쿠커 후드

사용 설명서

SYSTEM HOOD

876

■ 사용자의 안전과 재산상의 손해를 사전에 방지하기 위한 내용입니다.

아래의 내용을 잘 읽고 올바르게 사용하여 주십시오.

■ 가정용 후드 외의 용도로 사용하지 마십시오.

(화재나 제품 손상의 원인이 됩니다.)

안전상 주의사항

1. 손상된 전원코드나 플러그, 헐거운

콘센트는 사용하지 마십시오.

- 감전, 쇼크, 화재의 위험이 있습니다.

2. 코드 부분을 잡아당겨 빼거나

무리하게 구부리지 마십시오.

- 감전, 쇼크, 화재의 위험이 있습니다.

3. 반드시 접지 처리된 220V전용

콘센트를 사용하십시오.

- 고장 및 감전의 우려가 있습니다.

4. 전원플러그를 동시에 꽂아

사용하지 마십시오.

- 이상발열 및 화재의 원인이 됩니다.

5. 젖은 손으로 전원플러그를 꽂거나

만지지 마십시오.

- 감전이 될 수 있습니다.

- 전원플러그에 물이나 먼지가 묻어 있으면

잘 닦아 주십시오.

6. 어린이가 후드를 가지고 놀거나

조작을 하지 않도록 하십시오.

- 신체 상해의 원인이 됩니다.

7. 음식 조리 시 후드에 너무 가까이

접근하지 마십시오.

- 후드 외곽에 머리를 부딪힐 우려가

있습니다.

8. 작동중이거나 작동이 끝난 직후에는

필터망을 분리하지 마십시오.

- 전동기의 회전이 멈추지 않은 상태에서는

신체 상해의 우려가 있습니다.

20. 안내한 청소방법 및 주기에 따라

정기적으로 청소하시기 바랍니다.

- 청소를 행하지 않으면 화재의 위험이

있습니다.

9. 절대로 서비스기사 이외의 사람이

분해, 수리, 개조하지 마십시오.

- 이상 작동으로 인해 화재, 감전, 상해의

위험이 있습니다.(램프 제외)

10. 필터망 세척을 위해 분해후 절대로

후드내부에 손을 넣지 마십시오.

- 감전, 상해의 우려가 있습니다.

11. 전구 교체 시 소등 직후 손으로

만지지 마십시오.

- 소등 직후는 전구 표면이 뜨거우므로

데일 우려가 있습니다.

12. 벤젠, 신나 등의 인화성 물질로

세척하지 마십시오.

- 폭발의 위험이 있습니다.

13. 가스가 샐 때는 후드와 콘센트를

만지지 말고 즉시 환기시키십시오.

- 불꽃이 튀어 폭발하여 화재나 화상의

위험이 있습니다

14. 배기구 및 자바라 설치 시 외부

빗물 등이 들어오지 않도록

설치하십시오.

- 감전 및 누전의 우려가 있습니다.

17. 스위치 부분 등 제품 각부에 청소

시 물을 뿌리지 마십시오.

- 감전, 화재의 원인이 됩니다.

21. 후드 밑에서 불을 붙이는 일은

절대로 삼가하시기 바랍니다.

- 감전 및 화재의 원인이 됩니다.

19. 가스를 사용하는 기기나 다른

연료를 사용하는 기기와 동시에

사용될때는 적절하게 환기하시기

바랍니다.

18. 전원코드가 손상되었을때는

절대로 직접 수리하려

하지 마십시오

- 감전 등의 원인이 됩니다.

- 반드시 당사 서비스센터에 연락하여

서비스요원에게 의뢰하십시오.

15. 정전 시에는 후드 작동을 멈추고

전기가 다시 들어오면

작동하십시오.

16. 접지선이 없는 연장선은

사용하지 마십시오.

- 감전의 원인이 됩니다.

3

제품특성

소재의 고급화

스테인레스 소재 및 특수도장 처리로 품격을 높혔습니다.

반영구적인 금속필터 및 천연소재 섬유필터 사용

청소가 간편하고 경제적인 금속필터 또는 천연소재를 사용하여 기름과 열로 인한

발암 물질 및 악취 등으로 부터 주방을 보호해 주는 항균 섬유필터를 사용합니다.

2 4 5

[작동법]

조명 : 버튼의 누름동작에 조명이

ON/OFF됨

팬ON/OFF : 버튼의 누름동작에

팬동작이 ON/OFF됨

팬2단 : 팬 동작 ON 상태에서

버튼을 누르면 2단 작동됨

팬3단 : 팬동작 ON상태에서

버튼을 누르면 3단 작동됨

팬동작램프 : 팬이 동작되면 램프가

켜집니다.

[작동법]

전원 ON / OFF

속도단

조명 ON / OFF

타이머

[작동법]

조명 : 위/아래 누름동작에 조명이

ON/OFF됨

속도단 :

O 위치 : 팬정지

I 위치 : 속도 1단

II 위치 : 속도 2단

전원 ON/OFF

속도단

조명 ON/OFF

타이머

사용방법

ROCKER 2단 스위치 전자식 3단 스위치PUSH 3단 스위치

모델명 : SRH-60S

품 명 : 뉴 쉴드 라운드 후드

모델명 : SLH-160S

품 명 : 슬림라인 후드

모델명 : SWH-160

품 명 : 구름 후드

모델명 : T-60

품 명 : T-60 레인지 후드

모델명 : K-60S

품 명 : K60S 후드

모델명 : ELK-160

품 명 : 엘리카 후드

모델명 : CUH-160S

품 명 : 큐브 후드

모델명 : K-60WH

품 명 : K60WH 후드

고장시 조치방법

조명이 켜지지 않습니다.

1. 작동방법이 올바른지 확인한다.

2. 필터박스 분리후 램프커넥터가 올바르게 꽂혀 있는지 확인합니다.

3. 램프가 수명이 끝나지 않았나 확인 후 교체합니다.

이상 소음이 나거나

흡입이 잘 되지 않습니다.

1. 후드배기관에 이물질이 있거나 배기관이 바르게 설치

되었는지 확인합니다.

2. 후드가 평행상태로 바르게 설치되었는지 확인합니다.

3. 후드배기관이나 중간연도가 막혔는지 확인합니다.

팬이 동작하지 않습니다.

1. 정전유무와 전류차단기의 ON/OFF를 확인한다.

2. 전원플러그가 콘센트에 바르게 꽂혀 있는지 확인한다.

※ 고장시 아래와 같이 확인하시고 당사 A/S 센터로 문의 바랍니다.

조

명

팬

ON

·

OFF

팬

2

팬

3

램

프

조

명

속

도

단

속도 및 조명 ON / OFF

ON 속도1단/조명 동시 ON

OFF 속도/조명 동시 OFF

1-2-3단

반복동작

1단 2단 3단

5분 작동 후

정지

타이머

각 단 점멸

사용시 주의사항

1. 전원플러그는 반드시 전용 콘센트를

사용하십시오.

5. 후드에 무리한 충격을 주거나, 특히

아이들이 후드에 매달리거나 후드를

조작하지 않도록 유의 하십시오.

후드가 추락할 수 있습니다.

2. 운전중 필터를 떼어내거나 회전중에

내부에 손을 넣지 마십시오.

3. 조리 시에는 반드시 후드를 작동시켜

주십시오. (후드의 고장을 예방합니다)

곰국을 끓일때와 같이 조리그릇의 높이가

높을경우, 장시간 조리로 인해 조리용기

내 수분이 증발되어 음식물이 탄화될

경우 소비자의 부주의로 인한 불길이

후드에 번져 화재의 위험이 있습니다.

4. 후라이팬의 기름에 불이 붙으면 가스

를 끔과 동시에 후드를 정지하십시오.

후드가 작동되면 불길이 점점 세어집

니다.

램프 교환방법

※ 후드의 전원코드를 빼 주십시오. (코드를 뺄 수 없는 경우 차단기를 내려 주십시오.)

※ 필터망을 떼어낸 후 표시되어 있는 적정용량의 램프를 교체해 주십시오.

※ 램프 교체 후 필터망을 끼우고 전원코드를 꽂으시면 교체가 완료됩니다.

삼파장램프 (15W)촛대전구 (30W)

풀림

램프

전구소켓

잠김

유지 및 보수

청소방법

� 제품의 수명연장과 깨끗한 사용환경을 위해 주기적으로 청소를 하여 주십시오.

� 청소전 후드 동작을 정지시키고 전원 플러그를 콘센트에서 뽑아주십시오.

� 사용 설명서에 따라 청소를 행하지 않을경우 화재의 위험성이 있습니다.

후드의 표면상태 보호를 위하여 부드러운

헝겊에 중성세제를 묻혀 표면을 닦은 후

마른 헝겊으로 닦아주십시오. 후드의 표

면을 해칠 수 있는 화학약품을 사용하지

마십시오.

필터에 기름때 및 오물이 끼어 있으면 배

기효과가 떨어지므로 필터박스에서 필터

를 분리한 뒤 중성세제를 풀은 더운물에

30~40분 정도 담근 후 부드러운 천으로

세척하십시오.

설치방법

♣ 설치 전 반드시 설치시 주의사항을 읽어보시고 정해진 설치 순서에 따라

설치하시기 바랍니다.

■ 설치시 주의사항

■ 설치 방법

� 설치가 확실히 되어 있는지 확인하여 주십시오. (소음, 진동, 고장의 원인이 됩니다.)

� 레인지후드는 안전을 위하여 가스레인지로부터 최소 65cm 이상(표준 80cm), 가스

순간온수기는 레인지후드 측면에서 30cm 이상(표준 50cm) 간격을 두시고 설치하십시오.

� 스위치 개조 등의 사양을 변경해서 사용하는 것은 절대로 하지 마십시오.

� 후드를 쉽고 정확하게 설치하기 위해서는 2사람이 함께 설치하는 것이 좋습니다.

� 본 후드는 220V, 60HZ 전용이므로 전원을 확인해 주십시오.

� 전원은 전용 콘센트를 사용하십시오.

1. 동봉된 설치목을 상카바의 규격에 맞추어

수평으로 설치해 주십시오.

2. 후드의 몸체 상부에 부착된 브라켓의 구멍과

설치목의 고리를 잘 맞추어 끼워넣고

고정한 후 좌, 우 후드장 내부에서 후드

몸체가 고정되도록 체결하십시오.

3. 자바라를 연결한 후 배기구 부분 및

댐퍼부를 벤드로 조여주십시오.

4. 상카바를 댄 후 후드 내부에서 상카바와

몸체가 밀착되도록 나사로 체결해 주십시오.

설치시 주의사항

품질보증서

� 본 제품은 확실한 기술과 철저한 품질관리로 엄격한 검사에 합격한 제품입니다.

� 소비자의 정상사용 중 1년 이내에 제조상의 결함이나 자연발생적으로 고장이 생겼을 때는

그 수리나 부품의 교환을 무상으로 해 드릴 것을 보장합니다.

� 보증기간이 지났거나 사용상의 부주의, 당사 서비스 요원 이외의 수리나 개조, 천재지변

등에 의한 고장이라도 최소한의 비용으로 수리, 또는 부품교환을 해 드리겠습니다.

� 사용 도중 의문 나는 사항이 있거나 서비스를 원하실 때, 필터 구입에 관한 사항은 당사

소비자 상담실로 연락하시거나, 또는 홈페이지를 참고하시기 바랍니다.

4. 사용하는 장소의 전원과 후드의 전원이

같은지 확인하고 연결 합니다.

(본 제품은 220V/60Hz 전용)

1. 후드가 가장 효과적으로 작동하기 위해

서는 조리대 위로부터 65㎝ 이상, 80㎝

이하에 설치하는 것이 좋습니다.

2. 후드는 연소성 배기덕트에 연결 되어서는

안됩니다.

소비자 상담실 : 1644-0806

홈페이지 : http://www.haatz.co.kr/

(주) 하 츠

Haatz Inc.

소비자 성명

소비자 주소

구 입 일 자

구 입 장 소

모 델 명

품 명

3. 흡입식 후드와 히터가 동시에 사용되는

장소에서는 외부공기가 항상 공급될 수

있도록 하는 것이 좋습니다.
